Acryo^?TL-1.5K頂部裝卸型制冷機

Acryo? TL-1.5K(簡稱TL-1.5K)是高效頂部裝卸型1.5K制冷機，具有操作簡單、降溫速度快、制冷量大和溫度更低的特點,通過拔插樣品桿更換樣品，不僅能快速地冷卻常規固體薄膜樣品，而且能夠有效地冷卻低熱導率樣品或形狀不規則樣品(粉體、液體、高壓包等)，是快速篩選量子比特器件的首選。

TL-1.5K制冷機提供多種選配，來滿足不同實驗要求或匹配用戶的預算。如選擇不同制冷量的GM制冷機或脈管機、更低溫度、更大內徑樣品管、更低震動、兼容超導磁體、安裝光學窗、光學樣品桿、AC磁化率插件、旋轉樣品桿、真空型樣品桿、氦三或稀釋制冷機插件等。

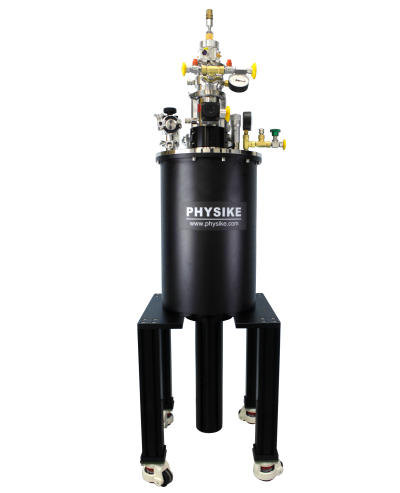

典型帶緊湊型尾部的TL-1.5K制冷機

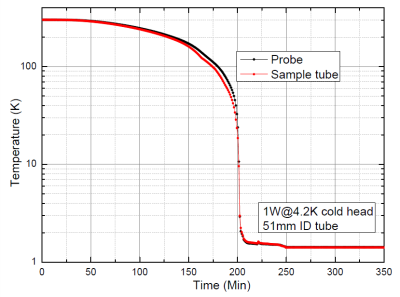

典型TL-1.5K初始降溫曲線(1W@4.2K冷頭，15iR，樣品管內徑：51mm, 最低溫度<1.45K)

?技術參數與領域

技術參數
變溫范圍	1.5K-325K（可選<1.3K）	冷頭	4K GM
初始降溫時間	250分鐘@1.5K	樣品環 境	靜態氦氣
換樣再降溫時間	40分鐘@1.5K	制冷量	20mW@1.5K
溫度穩定性	±10mK (1.5K-100K)；±15mK (100K-325K)
備注	上述參數基于1W@4.2K冷頭，樣品管內徑51mm，15iR循環泵，無外加熱負載
典型應用	電輸運、磁輸運、熱輸運、 UV/可見/紅外/THz、近場光學、中子散射、X-ray、穆斯堡爾譜、高能物理、高壓強(DAC)、NMR、微波器件、電子自旋器件、低維材料、超導材料、量子器件、材料拉伸

選配
冷頭	GM制冷機（1W,1.2W,1.8W,2.5W,4W）@4.2K 或脈管機（1W、1.5W）@4.2K	循環泵	不同抽速的循環泵
樣品管	更大/更小內徑樣品管、可見光/紅外/THz窗、X-ray(如Mylar/Kapton窗)、中子透射窗(如減薄鋁/釩/藍寶石窗)	樣品桿	(單/雙)軸旋轉樣品桿、帶線性操作器樣品桿、原位調壓樣品桿、真空型樣品桿
低震動	冷頭懸浮低震動設計、減震沙箱、閥體分離脈管機、內部柔性熱連接和剛性支撐	功能插件	AC磁化率插件、He-3插件和DR插件
真空電貫穿	多針/SMA/2.92mm/2.4mm/1.85mm/1.0mm/BNC/Triax BNC/光纖真空電貫穿	測試線纜	雙絞/織線/柔性同軸/半鋼纜/三同軸/光纖
樣品托	PUCK/LCC/DIP電學樣品托，液體/粉體樣品托	其他選件	Load-lock機構、緊湊型尾部匹配超導磁體/電磁鐵、500K和800K高溫上限、更大制冷量、更低最低溫度

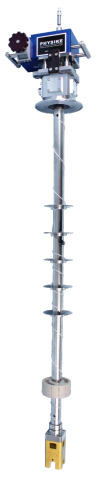

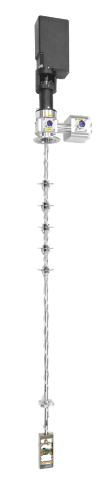

匹配TL-1.5K樣品桿示例

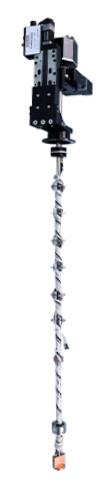

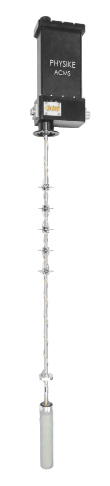

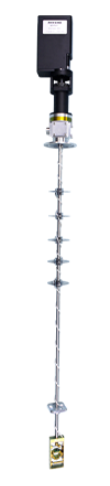

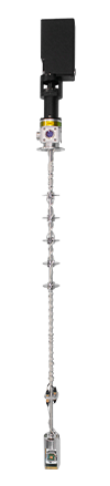

電控馬達單軸旋轉桿	電控馬達高壓旋轉桿	AC磁化率樣品桿	高壓原位加壓樣品桿	集成電控馬達和納米旋轉臺的雙軸旋轉樣品桿	集成高分辨率電動位移旋轉臺的高低溫樣品桿(高溫上限800K)允許樣品上下移動和旋轉

示例

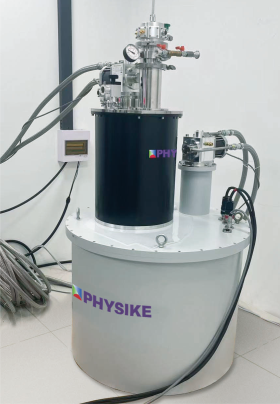

1、頂部裝卸型1.5K制冷機，樣品管內徑65mm，緊湊型尾部匹配14T室溫孔超導磁體，最低溫度小于1.45K，并提供He-3插件，最低溫度<270mK。

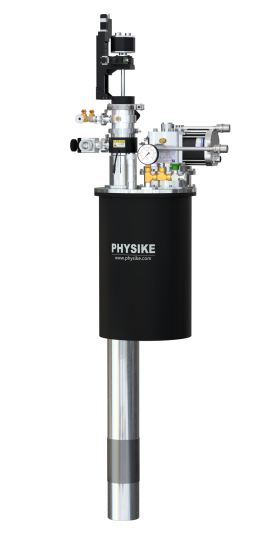

2、頂部裝卸型1.5K制冷機(型號：TL-1.5K-NEU)是專門用于中子散射實驗的，樣品管內徑61mm，方便匹配大尺寸金剛石對頂壓機，樣品管內為靜態交換氦氣，帶釩窗的尾部適合中子散射實驗，樣品管頂部集成程控馬達驅動的垂直方向位移臺和旋轉臺，允許對樣品桿上下移動(行程：8cm)和沿軸向旋轉，并提供可工作到800K的高溫樣品桿。

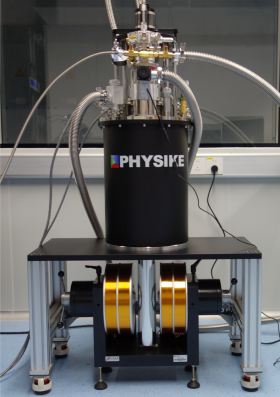

3、頂部裝卸型1.5K制冷機采用冷頭懸浮減震專利技術，內部采用高性能柔性熱連接和剛性支撐等減震措施實現低震動，頂部裝卸型設計，樣品管內徑51mm，提供靜態交換氦氣環境。該系統帶緊湊型長尾部匹配電磁鐵，可靠的高性能氦循環氣路確保5個月以上連續運行也不發生堵塞現象。
